Beratung
Sie haben spezielle technische Anforderungen und wünschen eine maßgeschneiderte Lösung?
Von der Planung bis zur Realisierung bieten wir Ihnen eine kompetente Beratung. Gerne verwirklichen wir Sonderbauformen für extreme Anwendungsfälle.

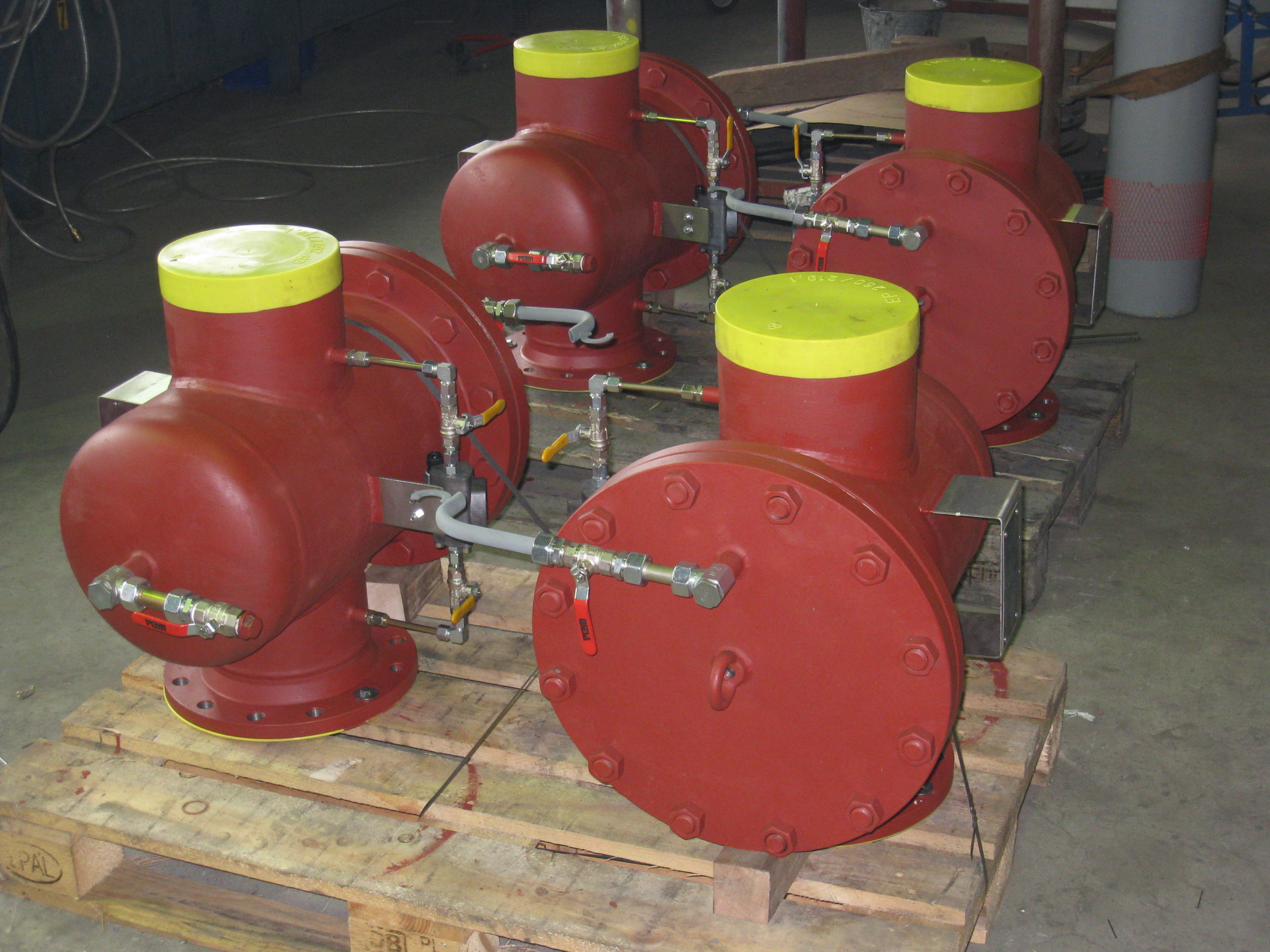

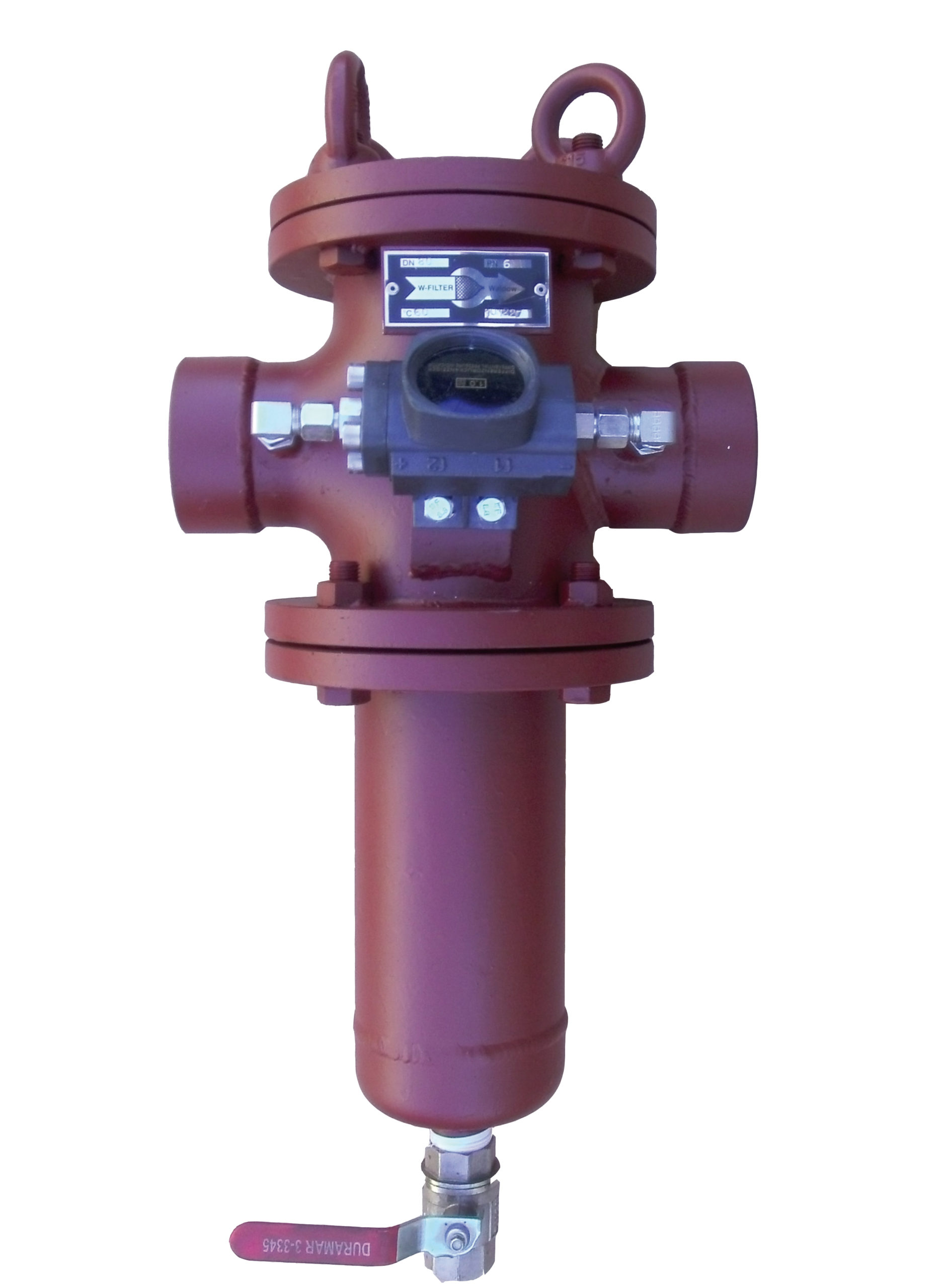

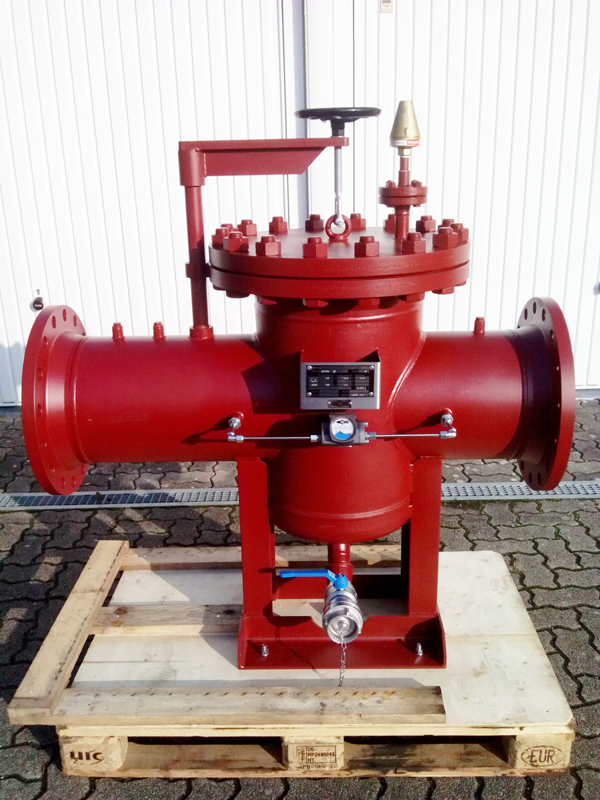

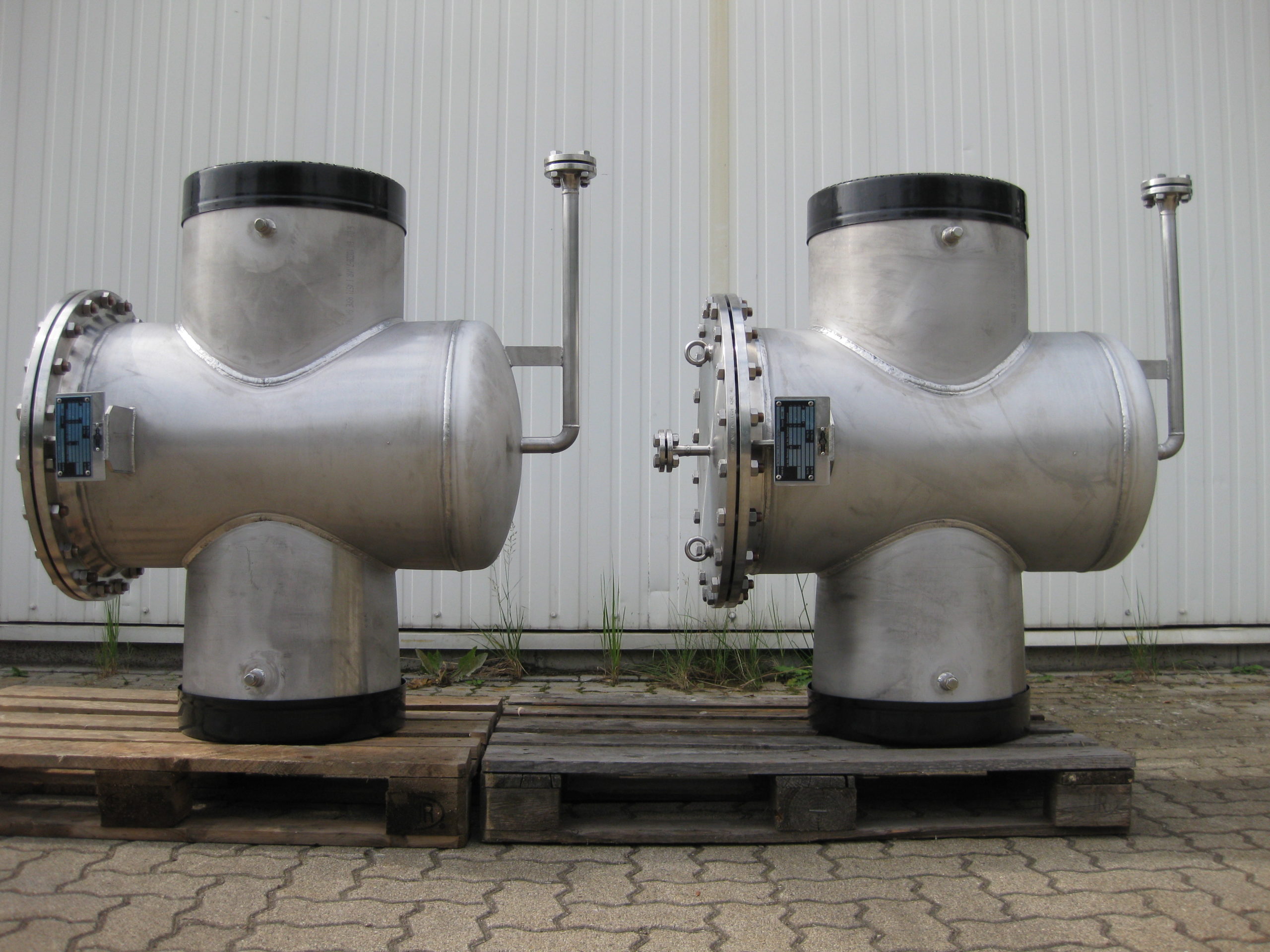

Die Schweißkonstruktion unserer Schmutzfänger erlaubt Sonderbaulängen, die Verwendung hochwarmfester und rostfreier Stahlqualitäten, Bauformen in Flanschausführung und Einschweißform, sowie die Auslegung der Filter in Druckstufen nach DIN EN 1092-1 und ANSI B 16.5.
Optionen für die Anbringung ab Werk
Unter dem Punkt Zubehör > finden Sie Optionen für die Anbringung von Ausrüstungskomponenten ab Werk, wie z.B. Manometer zur Differenzdrucküberwachung.
10 Tipps für die Planung von Schmutzfängern / Filtern:
1. Kleiner Widerstandsbeiwert (zeta)
1. Kleiner Widerstandsbeiwert (Zeta)
Effizienzsteigerung & Kosten einsparen (Energie)
= jährliche Differenz Energiekosten ≥ Anschaffungspreis
2. Große wirksame Siebfläche
2. Große wirksame Siebfläche
nicht die installierte Siebfläche ist wichtige Größe, sondern diejenige,
die der Strömung ohne Umwege zur Verfügung steht
3. Auftreffwinkel zwischen Strömung und Sieb
3. Auftreffwinkel zwischen Strömung und Sieb
rechtwinklig angeströmtes Sieb verstopft schneller als schräg angeströmtes = größere Zeiträume für Filterreinigung und Wartungsstillstand
4. Geschlossener Siebkörper
4. Geschlossener Siebkörper
Ein offenes Sieb hinterlässt abgefilterte Partikel im Gehäuse
und erfordert zusätzlichen Reinigungsaufwand
5. Problemlose Einsetzbarkeit des Schmutzfängers
5. Problemlose Einsetzbarkeit des Schmutzfängers
in horizontalen und vertikalen Leitungen vereinfacht Leitungsführung
6. Gut hantierbare Deckelposition
6. Gut hantierbare Deckelposition
Bei größeren Nennweiten (Deckelgewichten ≥20 kg) ist Wartung schwierig, wenn Deckel (Dichtung & Bolzen) überkopf oder 45° nach unten gerichtet
7. Schweißbare Gehäusewerkstoff
7. Schweißbare Gehäusewerkstoff
Berücksichtigen Sie bereits bei der Planung die Einschweißform
=> Kosten für Gegenflanschen/Isolation, Leckagestellen vermeiden
8. Mess-Stutzen für Manometer/ Differenzdruckanzeige
8. Mess-Stutzen für Manometer/ Differenzdruckanzeige
Funktionierende Schmutzfänger erhöhen im Betrieb den Druckverlust; Wirtschaftliches Betreiben erfordert Kenntnis vom Verschmutzungszustand
9. Filterfeinheit
9. Filterfeinheit
Planen Sie diese „so grob wie möglich, so fein wie nötig“!
10. Kopfdichtungsmaße
10. Kopfdichtungsmaße
Einziges Verschleißteil bei einem guten Schmutzfänger ist die Kopfdichtung. => Achten Sie auf die Verwendung von handelsüblichen Dichtungen.
